Как найти обрыв в проводе без приборов, если снаружи все целое: показываю быстрый способ

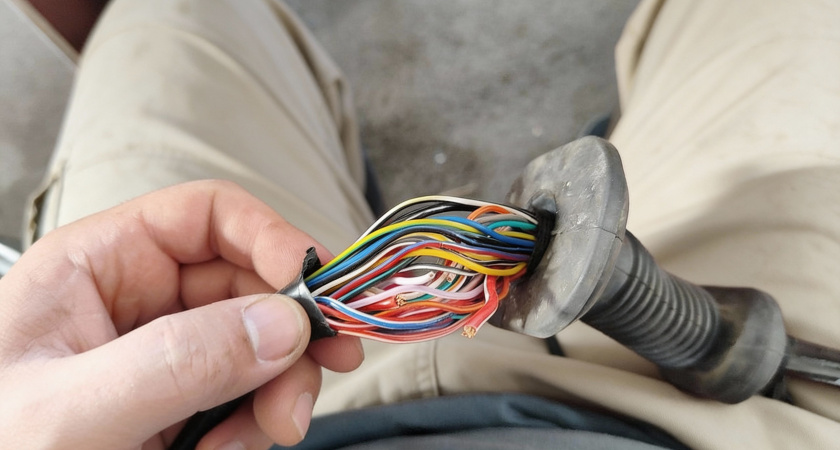

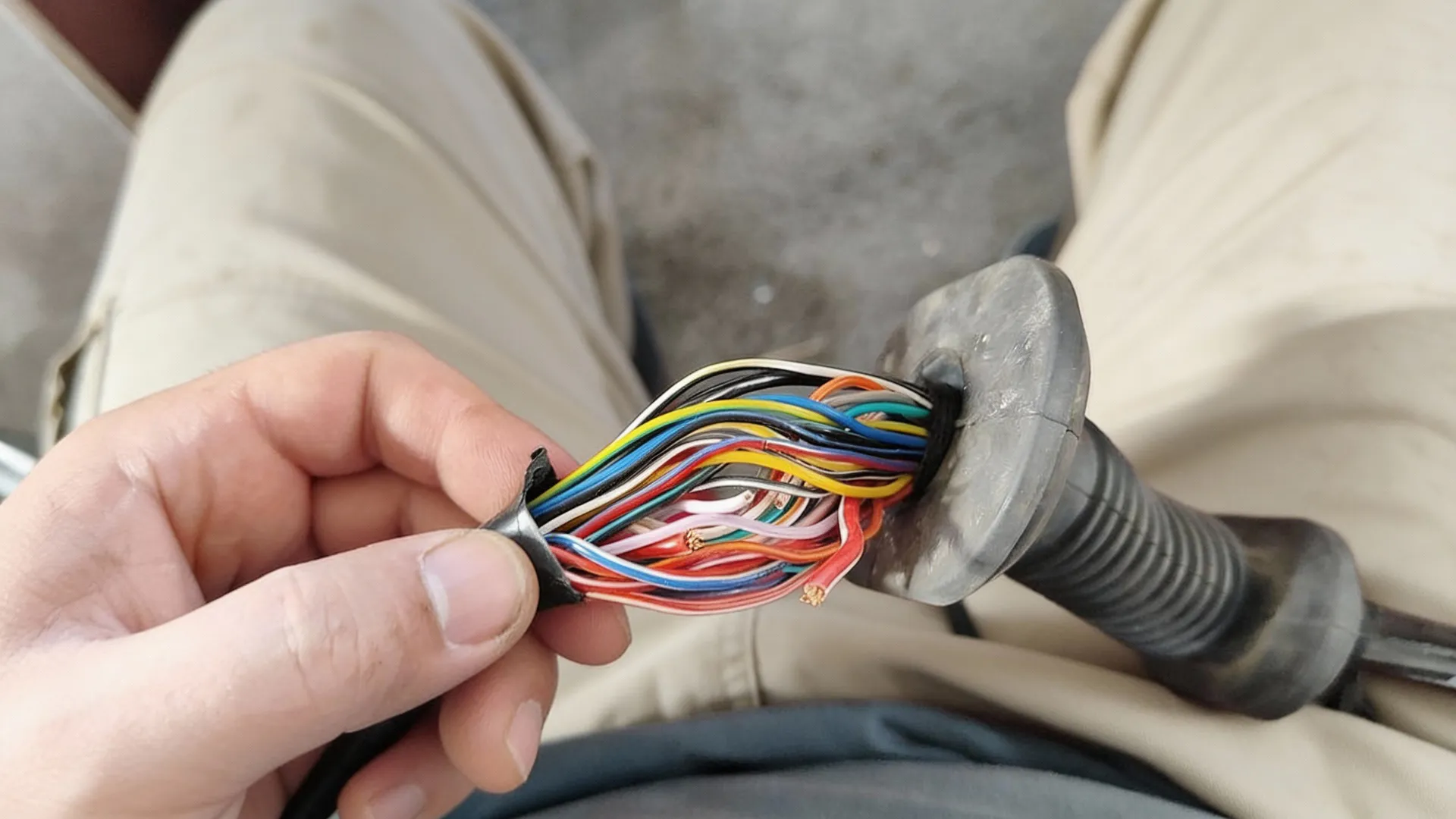

Представьте ситуацию: вы уверены, что с проводом все в порядке, изоляция цела, никаких видимых повреждений нет, но прибор отказывается работать. Вероятнее всего, причина кроется в коварном внутреннем обрыве. Замена целого кабеля – дело хлопотное и не всегда возможное, особенно если проводка скрыта под обшивкой автомобиля, в стене дома или в сложных системах управления. Существуют ли способы быстро и точно определить место повреждения, не прибегая к помощи дорогостоящих специалистов и сложной аппаратуры? Оказывается, да!

Этот метод особенно актуален для поиска обрывов в низковольтных цепях: автомобильной проводке, цепях питания бытовой техники, электроинструмента, а также в слаботочных системах. Главное условие – соблюдение мер безопасности!

Важно помнить: ни при каких обстоятельствах не применяйте этот метод для работы с бытовой электросетью 220В. Это крайне опасно и может привести к летальному исходу!

Минимум инструментов – максимум результата: что понадобится?

Для создания нашего "детектора" не потребуется дорогостоящих приборов. Скорее всего, все необходимое уже есть в вашей мастерской:

• Цифровой мультиметр: вполне подойдет самая простая и доступная модель с функцией измерения переменного напряжения.
• Небольшой отрезок одножильного провода (около 20-30 см): можно использовать медную проволоку или жилу от любого старого провода, предварительно зачистив ее от изоляции.
• Импульсный блок питания на 12В: подойдет зарядное устройство от шуруповерта, роутера, ноутбука или любого другого маломощного прибора. Важно, чтобы блок питания был именно импульсным, а не трансформаторным – их легко отличить по компактному размеру и небольшому весу. Трансформаторные блоки, как правило, более громоздкие и тяжелые.

Подготовка "детектора" к работе: всего несколько простых шагов

Процесс подготовки займет не более минуты:

1. Извлеките чёрный (отрицательный) щуп из мультиметра.
2. Надежно соедините подготовленный отрезок провода с концом щупа. Это можно сделать, скрутив их вместе или припаяв. Получится щуп с "хвостиком".
3. На вашем мультиметре выберите режим измерения переменного напряжения (AC Voltage, на большинстве приборов он обозначается символом "V~").
4. Установите на мультиметре максимально чувствительный диапазон измерения малых напряжений. В зависимости от модели, это может быть 2 или 20 вольт.

Теперь ваш "детектор внутреннего обрыва" готов к работе!

Поиск неисправности: подробная инструкция

В основе метода лежит принцип создания переменного магнитного поля вокруг проводника, питаемого импульсным блоком питания. В месте обрыва этот поле претерпевает резкие изменения, которые и фиксируются нашим самодельным "детектором".

1. Подача питания: зачистите концы проверяемого провода и подключите к ним выходные контакты импульсного блока питания. Строгое соблюдение полярности здесь не требуется.
2. Начинаем сканирование: возьмите мультиметр со щупом-"хвостом". Сделайте 2-3 неплотных витка "хвостиком" вокруг проверяемого кабеля. Важно: снимать изоляцию с исследуемого провода не нужно! Просто оберните его витками провода от мультиметра.
3. Двигаемся вдоль провода: медленно перемещайте витки вдоль провода, от одного конца к другому. Для повышения точности результата можно касаться витков или самого щупа пальцем – это создает эффект заземления и уменьшает влияние помех. Непрерывно следите за показаниями на экране мультиметра.
4. Определение обрыва: пока провод цел, мультиметр будет показывать относительно стабильное, хотя и небольшое напряжение (например, 150-250 милливольт, что соответствует 0,15-0,25 вольта). Показания могут незначительно колебаться, но останутся в заданном диапазоне. При приближении витков к месту обрыва показания напряжения резко упадут, зачастую в два раза и больше. Переход от стабильных значений к низким происходит очень четко.
5. Точная локализация: обнаружив участок с резким падением напряжения, повторно пройдитесь по нему, скрупулезно сканируя каждый сантиметр кабеля. Место обрыва будет находиться там, где стабильное значение напряжения внезапно сменяется на резко сниженное.

Важные нюансы и советы по безопасности

• Этот метод эффективен только для проводов, по которым протекает переменный ток от импульсного источника питания. Проверить обесточенный провод таким способом не получится.
• Безопасность – превыше всего! Категорически запрещено подключать исследуемый провод напрямую к бытовой сети напряжением 220В. Используйте только низковольтные блоки питания напряжением 5В, 9В или 12В.
• При проведении диагностики в условиях сильных электромагнитных помех (например, вблизи работающего трансформатора или мощного электрооборудования) точность измерений может снизиться. Старайтесь проводить измерения в более спокойной обстановке.
• Точность метода позволяет определить место обрыва с погрешностью всего в несколько сантиметров. Обнаружив проблемный участок, аккуратно вскройте изоляцию, устраните обрыв (с помощью скрутки, пайки или обжимной гильзы) и тщательно восстановите изоляцию кабеля.

Имея в своем арсенале лишь базовый набор инструментов и немного находчивости, вы сможете быстро и качественно диагностировать внутренний обрыв провода, избежав дорогостоящей замены всей проводки. Этот прием – яркий пример того, как элементарное понимание законов электричества позволяет эффективно решать сложные задачи, используя минимальные ресурсы.
